Liquidación Arandela dentada elástica din-6797 j.

Utilidades

Las arandelas dentadas según norma DIN 6797 nos permiten inmovilizar elementos de unión especialmente tuercas, tornillos y pernos sujetos a vibraciones, manteniendo uniforme el par de apriete aplicado sobre el elemento de fijación en cualquier montaje mecánico, eléctrico y electrónico. La forma J es adecuada cuando es acentuado el chaflán interior de la cabeza del tornillo o tuerca y en todos los casos en que las dimensiones de dicha cabeza sean reducidas en comparación con el diámetro de la arandela. Se emplea cuando la superficie de la pieza a fijar sea irregular o de forma abombada.

Especificaciones técnicas

-Material: Acero para muelles.
-Dureza: HV 350÷425 / HRC 36÷43.
-Acabado: Aceitado antioxidante.

Hojas técnicas

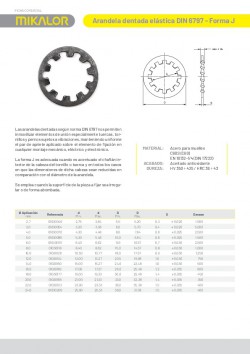

Ficha Técnica

Normativas

DIN: 6797 J

Certificaciones

Producto certificado con la norma ISO 9001.

Las referencias destacadas en rojo de este producto solo estarán disponibles hasta final de existencias.

Cargando las medidas del producto

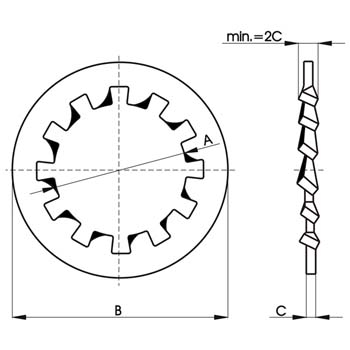

Referencia ; Medida ; Dimensión A (mín.) ; Dimensión A (máx.) ; Dimensión B (mín.) ; Dimensión B (máx.) ; Dimensión C Referencia	Medida	Dimensión A (mín.)	Dimensión A (máx.)	Dimensión B (mín.)	Dimensión B (máx.)	Dimensión C	Cantidad	Formato
Referencia: FP27685 ; Medida: M-3 ; Dimensión A (mín.): 3,20 mm ; Dimensión A (máx.): 3,38 mm ; Dimensión B (mín.): 5,70 mm ; Dimensión B (máx.): 6,0 mm ; Dimensión C: 0,4 mm (±0,020) ; Formato: Unidad FP27685	M-3	3,20 mm	3,38 mm	5,70 mm	6,0 mm	0,4 mm (±0,020)	Cantidad Solo quedan 3731 en stock	Unidad
Observaciones:
Referencia: FP27686 ; Medida: M-4 ; Dimensión A (mín.): 4,30 mm ; Dimensión A (máx.): 4,48 mm ; Dimensión B (mín.): 7,64 mm ; Dimensión B (máx.): 8,0 mm ; Dimensión C: 0,6 mm (±0,025) ; Formato: Unidad FP27686	M-4	4,30 mm	4,48 mm	7,64 mm	8,0 mm	0,6 mm (±0,025)	Cantidad	Unidad
Observaciones:
Referencia: FP27687 ; Medida: M-5 ; Dimensión A (mín.): 5,30 mm ; Dimensión A (máx.): 5,48 mm ; Dimensión B (mín.): 9,64 mm ; Dimensión B (máx.): 10,0 mm ; Dimensión C: 0,6 mm (±0,025) ; Formato: Unidad FP27687	M-5	5,30 mm	5,48 mm	9,64 mm	10,0 mm	0,6 mm (±0,025)	Cantidad	Unidad
Observaciones:
Referencia: FP27688 ; Medida: M-6 ; Dimensión A (mín.): 6,40 mm ; Dimensión A (máx.): 6,62 mm ; Dimensión B (mín.): 10,57 mm ; Dimensión B (máx.): 11,0 mm ; Dimensión C: 0,7 mm (±0,030) ; Formato: Unidad FP27688	M-6	6,40 mm	6,62 mm	10,57 mm	11,0 mm	0,7 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27689 ; Medida: M-7 ; Dimensión A (mín.): 7,40 mm ; Dimensión A (máx.): 7,62 mm ; Dimensión B (mín.): 10,57 mm ; Dimensión B (máx.): 11 mm ; Dimensión C: 0,8 mm (±0,030) ; Formato: Unidad FP27689	M-7	7,40 mm	7,62 mm	10,57 mm	11 mm	0,8 mm (±0,030)	Cantidad Solo quedan 2670 en stock	Unidad
Observaciones:
Referencia: FP27690 ; Medida: M-8 ; Dimensión A (mín.): 8,40 mm ; Dimensión A (máx.): 8,62 mm ; Dimensión B (mín.): 14,57 mm ; Dimensión B (máx.): 15,0 mm ; Dimensión C: 0,8 mm (±0,030) ; Formato: Unidad FP27690	M-8	8,40 mm	8,62 mm	14,57 mm	15,0 mm	0,8 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27691 ; Medida: M-10 ; Dimensión A (mín.): 10,50 mm ; Dimensión A (máx.): 10,77 mm ; Dimensión B (mín.): 17,57 mm ; Dimensión B (máx.): 18,0 mm ; Dimensión C: 0,9 mm (±0,030) ; Formato: Unidad FP27691	M-10	10,50 mm	10,77 mm	17,57 mm	18,0 mm	0,9 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27692 ; Medida: M-12 ; Dimensión A (mín.): 13,00 mm ; Dimensión A (máx.): 13,27 mm ; Dimensión B (mín.): 19,98 mm ; Dimensión B (máx.): 20,5 mm ; Dimensión C: 1,0 mm (±0,030) ; Formato: Unidad FP27692	M-12	13,00 mm	13,27 mm	19,98 mm	20,5 mm	1,0 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27693 ; Medida: M-14 ; Dimensión A (mín.): 15,00 mm ; Dimensión A (máx.): 15,27 mm ; Dimensión B (mín.): 23,48 mm ; Dimensión B (máx.): 24,0 mm ; Dimensión C: 1,0 mm (±0,030) ; Formato: Unidad FP27693	M-14	15,00 mm	15,27 mm	23,48 mm	24,0 mm	1,0 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27694 ; Medida: M-16 ; Dimensión A (mín.): 17,00 mm ; Dimensión A (máx.): 17,27 mm ; Dimensión B (mín.): 25,48 mm ; Dimensión B (máx.): 26,0 mm ; Dimensión C: 1,2 mm (±0,035) ; Formato: Unidad FP27694	M-16	17,00 mm	17,27 mm	25,48 mm	26,0 mm	1,2 mm (±0,035)	Cantidad	Unidad
Observaciones:
Referencia: FP27684 ; Medida: M-18 ; Dimensión A (mín.): 19,00 mm ; Dimensión A (máx.): 19,33 mm ; Dimensión B (mín.): 29,48 mm ; Dimensión B (máx.): 30,0 mm ; Dimensión C: 1,4 mm (±0,035) ; Formato: Unidad FP27684	M-18	19,00 mm	19,33 mm	29,48 mm	30,0 mm	1,4 mm (±0,035)	Cantidad	Unidad
Observaciones:
