Liquidación Arandela dentada elástica din-6797 a.

Utilidades

Las arandelas dentadas según norma DIN 6797 nos permiten inmovilizar elementos de unión especialmente en tuercas, tornillos y pernos sujetos a vibraciones, manteniendo uniforme el par de apriete aplicado sobre el elemento de fijación en cualquier montaje mecánico, eléctrico y electrónico.
Además de su función antivibratoria permite mejorar la calidad de los circuitos eléctricos al constituir cada diente un excelente punto de contacto.
La forma A, al disponer el dentado en la parte exterior, permite un contacto uniforme de todos los dientes sobre el diámetro mayor, ofreciendo la máxima resistencia al aflojamiento.
La superficie de la pieza a fijar debe ser plana y perpendicular al eje de los tornillos.

Especificaciones técnicas

-Material: Acero para muelles.
-Dureza: HV 350÷425 / HRC 36÷43.
-Acabado: Aceitado antioxidante.

Hojas técnicas

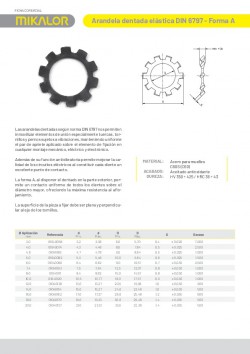

Ficha Técnica

Normativas

DIN: 6797 A

Certificaciones

Producto certificado con la norma ISO 9001.

Las referencias destacadas en rojo de este producto solo estarán disponibles hasta final de existencias.

Cargando las medidas del producto

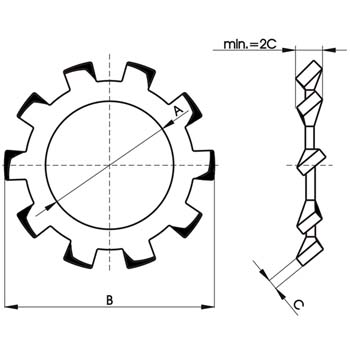

Referencia ; Medida ; Dimensión A (mín.) ; Dimensión A (máx.) ; Dimensión B (mín.) ; Dimensión B (máx.) ; Dimensión C Referencia	Medida	Dimensión A (mín.)	Dimensión A (máx.)	Dimensión B (mín.)	Dimensión B (máx.)	Dimensión C	Cantidad	Formato
Referencia: FP27675 ; Medida: M-3 ; Dimensión A (mín.): 3,2 mm ; Dimensión A (máx.): 3,38 mm ; Dimensión B (mín.): 5,70 mm ; Dimensión B (máx.): 6,0 mm ; Dimensión C: 0,4 mm (±0,020) ; Formato: Unidad FP27675	M-3	3,2 mm	3,38 mm	5,70 mm	6,0 mm	0,4 mm (±0,020)	Cantidad	Unidad
Observaciones:
Referencia: FP27676 ; Medida: M-4 ; Dimensión A (mín.): 4,3 mm ; Dimensión A (máx.): 4,48 mm ; Dimensión B (mín.): 7,64 mm ; Dimensión B (máx.): 8,0 mm ; Dimensión C: 0,5 mm (±0,025) ; Formato: Unidad FP27676	M-4	4,3 mm	4,48 mm	7,64 mm	8,0 mm	0,5 mm (±0,025)	Cantidad	Unidad
Observaciones:
Referencia: FP27677 ; Medida: M-5 ; Dimensión A (mín.): 5,3 mm ; Dimensión A (máx.): 5,48 mm ; Dimensión B (mín.): 9,64 mm ; Dimensión B (máx.): 10,0 mm ; Dimensión C: 0,6 mm (±0,025) ; Formato: Unidad FP27677	M-5	5,3 mm	5,48 mm	9,64 mm	10,0 mm	0,6 mm (±0,025)	Cantidad	Unidad
Observaciones:
Referencia: FP27678 ; Medida: M-6 ; Dimensión A (mín.): 6,4 mm ; Dimensión A (máx.): 6,62 mm ; Dimensión B (mín.): 10,57 mm ; Dimensión B (máx.): 11,0 mm ; Dimensión C: 0,7 mm (±0,030) ; Formato: Unidad FP27678	M-6	6,4 mm	6,62 mm	10,57 mm	11,0 mm	0,7 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27679 ; Medida: M-7 ; Dimensión A (mín.): 7,5 mm ; Dimensión A (máx.): 7,64 mm ; Dimensión B (mín.): 12,07 mm ; Dimensión B (máx.): 12,5 mm ; Dimensión C: 0,8 mm (±0,030) ; Formato: Unidad FP27679	M-7	7,5 mm	7,64 mm	12,07 mm	12,5 mm	0,8 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27680 ; Medida: M-8 ; Dimensión A (mín.): 8,4 mm ; Dimensión A (máx.): 8,62 mm ; Dimensión B (mín.): 14,57 mm ; Dimensión B (máx.): 15,0 mm ; Dimensión C: 0,8 mm (±0,030) ; Formato: Unidad FP27680	M-8	8,4 mm	8,62 mm	14,57 mm	15,0 mm	0,8 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27681 ; Medida: M-10 ; Dimensión A (mín.): 10,5 mm ; Dimensión A (máx.): 10,77 mm ; Dimensión B (mín.): 17,57 mm ; Dimensión B (máx.): 18,0 mm ; Dimensión C: 0,9 mm (±0,030) ; Formato: Unidad FP27681	M-10	10,5 mm	10,77 mm	17,57 mm	18,0 mm	0,9 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27682 ; Medida: M-12 ; Dimensión A (mín.): 13,0 mm ; Dimensión A (máx.): 13,27 mm ; Dimensión B (mín.): 19,98 mm ; Dimensión B (máx.): 20,5 mm ; Dimensión C: 1,0 mm (±0,030) ; Formato: Unidad FP27682	M-12	13,0 mm	13,27 mm	19,98 mm	20,5 mm	1,0 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27683 ; Medida: M-14 ; Dimensión A (mín.): 15,0 mm ; Dimensión A (máx.): 15,27 mm ; Dimensión B (mín.): 23,48 mm ; Dimensión B (máx.): 24,0 mm ; Dimensión C: 1,0 mm (±0,030) ; Formato: Unidad FP27683	M-14	15,0 mm	15,27 mm	23,48 mm	24,0 mm	1,0 mm (±0,030)	Cantidad	Unidad
Observaciones:
Referencia: FP27673 ; Medida: M-18 ; Dimensión A (mín.): 19,0 mm ; Dimensión A (máx.): 19,33 mm ; Dimensión B (mín.): 29,48 mm ; Dimensión B (máx.): 30,0 mm ; Dimensión C: 1,4 mm (±0,035) ; Formato: Unidad FP27673	M-18	19,0 mm	19,33 mm	29,48 mm	30,0 mm	1,4 mm (±0,035)	Cantidad Solo quedan 894 en stock	Unidad
Observaciones:
