Anillo de seguridad para agujeros din-472 i inoxidable aisi 420

Utilidades

El anillo interno para agujeros DIN 472 es un elemento de seguridad utilizado universalmente para montaje axial en una ranura interna. Puede transmitir cargas axiales considerables entre el elemento de la máquina que ejerce la fuerza y la ranura sobre la cual va montado el anillo.

Especificaciones técnicas

-Material: Acero inoxidable AISI 420.

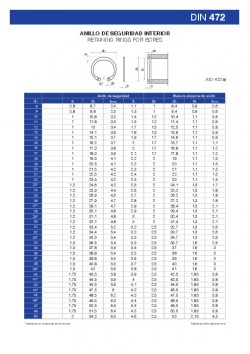

Hojas técnicas

Ficha Técnica

Normativas

DIN: 472-I
UNI: 7437
BS: 3673-4
NF: E22-165

Cargando las medidas del producto

Referencia ; Diámetro nom. ; Dimensión s ; Dimensión a máx. ; Dimensión b ; Dimensión d3 ; Dimensión d5 mín. Referencia	Diámetro nom.	Dimensión s	Dimensión a máx.	Dimensión b	Dimensión d3	Dimensión d5 mín.	Cantidad	Formato
Referencia: FP141463 ; Diámetro nom.: 8 mm ; Dimensión s: 0,8 mm ; Dimensión a máx.: 2,4 mm ; Dimensión b: 1,1 mm ; Dimensión d3: 8,7 mm ; Dimensión d5 mín.: 1 mm ; Formato: Unidad FP141463	8 mm	0,8 mm	2,4 mm	1,1 mm	8,7 mm	1 mm	Cantidad	Unidad
Observaciones:
Referencia: FP141464 ; Diámetro nom.: 10 mm ; Dimensión s: 1 mm ; Dimensión a máx.: 3,2 mm ; Dimensión b: 1,4 mm ; Dimensión d3: 10,8 mm ; Dimensión d5 mín.: 1,2 mm ; Formato: Unidad FP141464	10 mm	1 mm	3,2 mm	1,4 mm	10,8 mm	1,2 mm	Cantidad	Unidad
Observaciones:
Referencia: FP141465 ; Diámetro nom.: 12 mm ; Dimensión s: 1 mm ; Dimensión a máx.: 3,4 mm ; Dimensión b: 1,7 mm ; Dimensión d3: 13 mm ; Dimensión d5 mín.: 1,5 mm ; Formato: Unidad FP141465	12 mm	1 mm	3,4 mm	1,7 mm	13 mm	1,5 mm	Cantidad	Unidad
Observaciones:
Referencia: FP141466 ; Diámetro nom.: 14 mm ; Dimensión s: 1 mm ; Dimensión a máx.: 3,7 mm ; Dimensión b: 1,9 mm ; Dimensión d3: 15,1 mm ; Dimensión d5 mín.: 1,7 mm ; Formato: Unidad FP141466	14 mm	1 mm	3,7 mm	1,9 mm	15,1 mm	1,7 mm	Cantidad	Unidad
Observaciones:
Referencia: FP141467 ; Diámetro nom.: 16 mm ; Dimensión s: 1 mm ; Dimensión a máx.: 3,8 mm ; Dimensión b: 2 mm ; Dimensión d3: 17,3 mm ; Dimensión d5 mín.: 1,7 mm ; Formato: Unidad FP141467	16 mm	1 mm	3,8 mm	2 mm	17,3 mm	1,7 mm	Cantidad	Unidad
Observaciones:
